Проходя тему модуляции мы затронули момент наложения полезного сигнала полученного от микрофона радиостанции на несущую частоту которая вырабатывается генератором,и уже полученный модулируемый сигнал поступает в усилитель.Так вот продолжая путь прохождения сигнала от передатчика к приемнику,следующим этапом будет усиление модулируемого сигнала которое происходит в промежуточном(каскадные) а затем в выходном усилителе мощности.

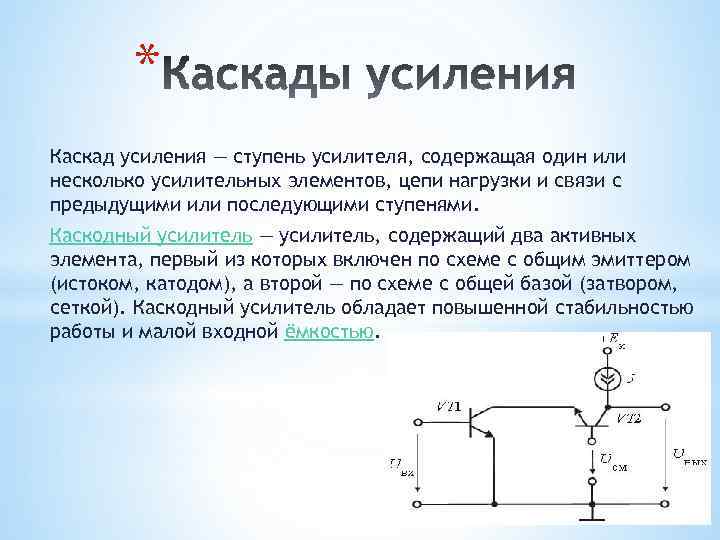

Промежуточными каскадами называются усилительные каскады, включенные между возбудителем и усилителем мощности выходного каскада передатчика.

Что они должны делать?

• Обеспечивать мощностью, которая необходима для возбуждения выходного сигнала;
• Поддерживать постоянство напряжения возбуждения на сетке возбуждаемого каскада;
• Ослабление влияния выходного каскада на возбудитель.

В передатчиках малой и средней мощности промежуточные каскады являются маломощными, поэтому коэффициент полезного действия не имеет существенного значения. В тех случаях, когда применяемые виды модуляции допускают умножение частоты, промежуточные каскады могут использоваться как умножители. Это позволяет применить возбудители, работающие в диапазоне частот более узком, чем диапазон рабочих частот передатчика.

Выходным каскадом передатчика называется усилитель мощности, предназначенный для передачи энергии в антенное устройство.

Основные требования к выходным каскадам:

• Обеспечение высокого коэффициента полезного действия. (КПД выходного каскада в значительной мере определяет промышленный коэффициент полезного действия всего передатчика);
• Максимальное ослабление уровня побочных комбинационных колебаний;
• Обеспечение согласования нагрузки (входного сопротивления антенны) с выходным сопротивлением усилителя мощности;
• Простота настройки и управления (в том числе применение системы автоматической перестройки).

Режима работы усилителя мощности.

Недонапряженный режим работы УМ - Режим работы усилителя, при котором импульс имеет остроконечную (синусоидальную) вершину, называется недонапряженным режимом. Этот режим характеризуется малыми токами в цепях сеток.

Перенапряженный режим работы УМ - Если импульс тока имеет впадину, то режим усилителя называется перенапряженным. В зависимости от степени провала в импульсе различают слабоперенапряженный и сильноперенапряженный режимы.

Граничный режим работы УМ - Промежуточное положение занимает граничный режим. В реальных условиях работы усилителя мощности импульс тока в граничном режиме имеет плоскую вершину.

Ну вот и всё,из этого мне понятно что промежуточный усилитель при необходимости может усиливать каскадно то есть умножать усиление,и передавать(возбуждать) сигнал в выходной усилитель который уже в свою очередь отвечает за то что бы подаваемая энергия в антенну через согласующие устройство максимально эффективно излучалась в пространство.

Ну а далее разберем что такое согласующие устройство.

Жду критики и поправок.
