Продолжая изучение темы радиолюбительства меня посетила мысль о том где самое лучшее оборудование радиосвязи и где самые хорошие антенны.И как вы наверно догадались это армия,так как в армии должно быть самое эффективное и надёжное оборудование радиосвязи.По этому мною были найдены в свободном доступе материалы с армейскими антенными устройствами, и на их примере мы узнаем какие антенны бывают в армии.

Рупорно-параболические антенны радиорелейных станций.

По свойствам направленности:

• направленные
• ненаправленные:
  • кругового (равномерного) излучения вдоль земли
  • зенитного излучения
  • комбинированного излучения (в зенит и вдоль земли)

По способу использования:

• стационарные
• полевые
• бортовые (устанавливаются на сухопутных, водных, летательных и других подвижных объектах)

Антенны военных радиостанций должны иметь ограниченные габариты, небольшой вес, легко устанавливаться, легко сниматься, не должны демаскировать радиостанцию и пункты управления. Для каждого типа станции выбирается свой оптимальный тип антенны. Поэтому антенны военных радиостанций отличаются многообразием типов от самых простейших до высокоэффективных. В полевых условиях выбор антенны и умелое ее использование являются важнейшими факторами, влияющими на дальность и надежность связи. Имеющаяся радиостанция, как правило, не поддается изменению в процессе эксплуатации и только выбор антенны и рабочей частоты дает возможность в конкретных условиях добиваться необходимых результатов.

АНТЕННЫ ДЛЯ СВЯЗИ ПОВЕРХНОСТНЫМИ РАДИОВОЛНАМИ.

Возможность осуществления радиосвязи зависит не только от свойств антенн, мощности передатчика и чувствительности приемника, но и от свойств среды, в которой распространяются радиоволны.

Если пункты передачи и приема расположены на поверхности земли, то земля будет существенно влиять на напряженность поля в точке приема. В зависимости от длины волны и свойств применяемых антенн роль земной поверхности и других факторов может быть различной. При относительно небольших расстояниях и высотах расположения антенн, можно пренебречь влиянием ионосферы и тропосферы и принимать во внимание лишь волны, распространяющиеся вдоль земной поверхности, то есть поверхностные или земные волны.

Важным положительным качеством радиосвязи поверхностными радиоволнами является устойчивость напряженности поля в месте приема, т.е. поле земной волны практически остается неизменным независимо от времени суток, года, метеорологических и космических явлений.

Недостатком радиосвязи поверхностной волной является ограниченная дальность связи, так за счет поглощения радиоволн полупроводящей земной поверхностью и за счет экранирующего действия ее кривизны, напряженность поля убывает с расстоянием значительно быстрее, чем в свободном пространстве.

Дальность радиосвязи земной волной существенно зависит от параметров почвы, длины волны, выбранного типа антенн и слабо зависит от мощности передатчика.

Основные требования к антеннам, работающим земной волной:

• Максимум излучения должен быть направлен вдоль поверхности земли.
• Антенна должна излучать (принимать) вертикально поляризованные волны, ибо поле с горизонтальной поляризацией быстрее затухает вдоль земли.

Этим требованиям отвечают два основных типа антенн штыревые и проволочные.

Штыревая антенна.

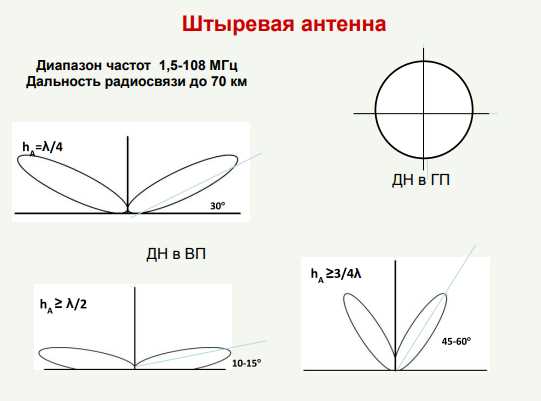

Штыревая антенна (АШ) представляет собой несимметричный вертикальный вибратор и является антенной поверхностного луча, излучающей электромагнитную энергию равномерно во все стороны вдоль земной поверхности, но не излучающей в зенит. Диаграмма направленности штыревой антенны представляет собой правильную окружность (в горизонтальной плоскости) и лепесток (в вертикальной плоскости), при этом лепесток направлен под некоторым углом к земной поверхности, зависящим от свойств почвы и длины антенны. Наиболее эффективной является антенна с размерами от ¼ до ½ длины волны (четвертьволновой и полуволновой вибраторы). Удлинение антенны до ¾ λ прижимает лепесток к земле, дальнейшее удлинение, наоборот, направляет основное излучение вверх. Таким образом, применять антенну свыше ¾ λ не имеет смысла, так как это не ведет к улучшению излучения вдоль земли.

АШ-1,5 (антенна Куликова) - складная гибкая штыревая антенна длиной 1,5 м, предназначенная для использования с носимыми и возимыми средствами радиосвязи. Названа по фамилии изобретателя, Сергея Алексеевича Куликова. Антенна Куликова представляет собой набор втулок, нанизанных на стальной тросик. Верхний конец тросика закреплен в наконечнике антенны, нижний соединен с натяжным механизмом. При натянутом тросике конструкция образует прочный и гибкий электрически единый стержень, способный выдерживать достаточно большие поперечные нагрузки. Антенна крепится непосредственно к радиоаппаратуре или к бортовому кронштейну транспортного средства. При ослабленном тросике антенну можно свернуть в небольшое кольцо. Антенна Куликова широко применяется в военной технике связи. Она является основной у многих войсковых носимых КВ и УКВ радиостанций малой мощности типа Р-105М, Р-107М, Р-159, Р-168-5УН. Дальность связи до 10 км.

АШ-2,7 (комбинированная) состоит из АШ-1,5 и основания из шести 20см секций (дюралевых трубок). Применяется в тех же радиостанциях для увеличения дальности связи до 12-15 км.

АШ-1,5 и АШ-2,7 для увеличения дальности связи до 60-70км могут устанавливаться на полутелескопических или телескопических мачтах высотой 11-18м.

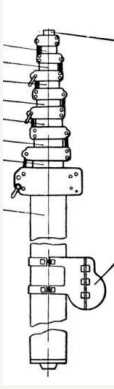

Телескопическая мачта   Телескопическая мачта состоит из тонкостенных дюралюминиевых труб разного диаметра. Высота мачты: в опущенном состоянии—2,7 м; в поднятом состоянии—12,1 м. Масса мачты—83 кг. В мачте имеется одно неподвижное и семь подвижных колен, входящих одно в другое, а также лебедка, установленная на основном колене мачты для подъема и опускания мачты. В поднятом состоянии ТМ крепится оттяжками, составленными из отрезков стального троса (диаметр 4 мм), разделенных между собой изоляторами. Оттяжки располагаются тремя ярусами по три оттяжки в каждом. Первый ярус оттяжек закрепляется к верху основного колена, второй - на высоте 7,3 м, третий - на высоте 10,3 м. Нижние концы оттяжек крепятся к уголковым кольям, забиваемым в землю на расстоянии 8 м от основания мачты по окружности через 120°. Входит в комплект радиостанций средней мощности и КШМ на бронебазе.
