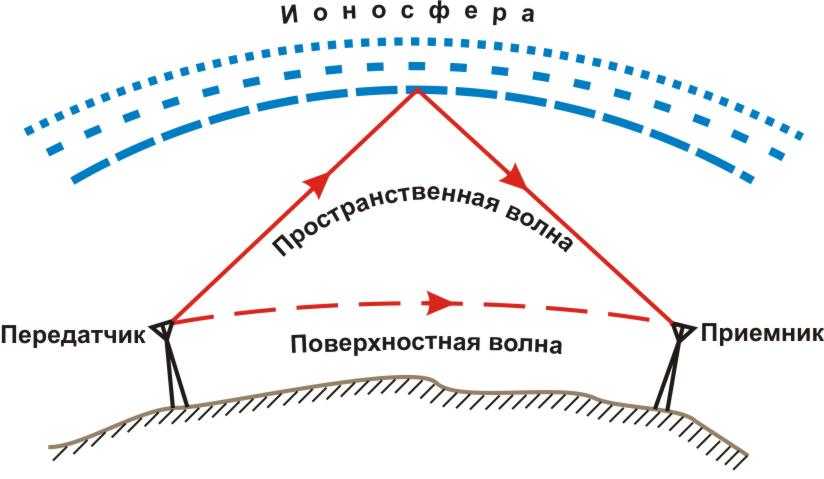

Вот уж не думал и не ожидал что забреду на столько в изучении радиолюбительства,оказывается что радиоволны бывают поверхностными(земными) и пространственными.Просмотрев ряд изображений с отображённых на них вариантов распространения радиоволн я понял что пространственные радиоволны распространяются иначе.И для их применения используются радиостанции с антеннами которые позволяют излучать радиоволну способную отразится(отрикошетить,перенаправиться) от ионосферы и попасть в антенну другой принимаемой радиостанции.Скажу вам для меня это невероятно но, так же оказывается что зигзагообразное распространение пространственной радиоволны может иметь мертвую зону.

Для использования таких радиоволн применяют некоторые антенны это антенна наклонный симметричный вибратор (наклонный диполь) и V- образная антенна.

Антенна наклонный симметричный вибратор (наклонный диполь) - предназначена для связи ионосферными волнами при работе радиостанции на стоянке и представляет собой два наклонных вибратора (плеча) средней длиной каждого L=1/2λ. Каждое плечо антенны выполнено из двух отрезков гибкого многожильного провода, которые можно соединять перемычками. Такая конструкция позволяет в низкочастотной части диапазона (1,5...6 МГц) использовать вибратор с полной длиной плеча, а в высокочастотной части (6…12МГц) - с укороченной. Антенна развертывается на мачте с высотой подвеса 9-12м и соединяется с согласующим устройством радиостанции с помощью двухпроводного фидера длиной 15м. Антенна является слабонаправленной с преимущественным излучением в направлении, перпендикулярном плоскости диполя. Поэтому для обеспечения радиосвязи на дальности до 300 км антенна может быть ориентирована произвольно, а на дальностях свыше 300 км – продольной осью полотна перпендикулярно направлению на корреспондента.

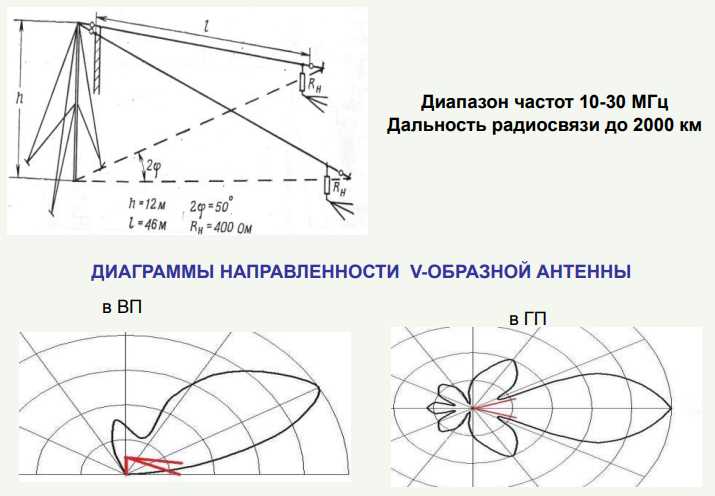

V- образная антенна предназначена для обеспечения радиосвязи на стоянке ионосферной волной в диапазоне 10...30 МГц на дальности свыше 800 км. Конструктивно антенна выполнена в виде двух лучей медного многожильного провода длиной по 46 м. Верхние концы лучей крепятся на высоте 12 м телескопической мачты. Нижние концы лучей разносятся на расстояние 37 м друг от друга так, чтобы угол между проекциями лучей на землю составил 50 0. С целью обеспечения режима бегущей волны концы лучей нагружаются на активное сопротивление ( R = 400 Ом) и противовесы. Антенна обладает направленностью как в вертикальной, так и в горизонтальной плоскостях с максимумом излучения в плоскости биссектрисы угла между лучами. В средней части рабочего диапазона ширина главного лепестка диаграммы направленности антенны в вертикальной плоскости составляет 30...35, а в горизонтальной – 25...30.
