Изучая антенны в интернете не смог пройти мимо и не написать про антенну бегущей волны(АБВ).Потому что меня удивила эта антенна своим размеров и устройством.Большинство антенн про которые я читаю в интернете компакты,мобильны и просты но вот антенна АБВ совсем другое дело.Что бы ей пользоваться нужен небольшой мешок только для переноски, потому как эта антенна в собранном состоянии может иметь длину белее 7 метров,а в её комплект могут входить различные колушки и стойки.

И так кроме ненаправленных несимметричных вертикальных антенн, в технике связи нашли своё широкое применение направленные проволочные антенны, которые имеют диаграмму направленности в горизонтальной и вертикальной плоскостях,, сориентированную по направлению развертывания антенны.Так, на мобильных КВ и УКВ радиостанциях в качестве направленной антенны используется антенна бегущей волны (АБВ).

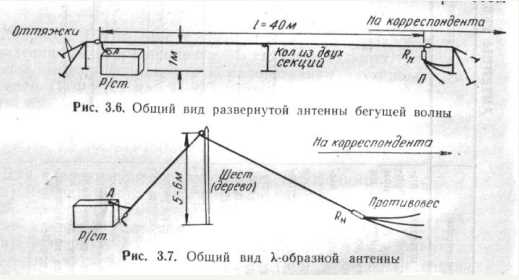

Антенна представляет собой изолированный медный проводник длиною LA= (5...7)λ, что для средней рабочей частоты УКВ диапазона составит 40м. Провод подвешивается параллельно над землей на высоте h = (2...3) м в КВ диапазоне и на высоте h = (0,5...1) м в УКВ диапазоне. Один конец провода подключается к радиостанции, а на другом конце включено активное сопротивление Rн = (300...500) Ом с проволочными противовесами Антенну следует всегда развертывать так, чтобы провод и противовесы были направлены в сторону корреспондента. АБВ эффективна на сухих и очень сухих почвах, где имеется горизонтальная составляющая электрического поля ЕГ.

Для того чтобы при работе на влажных участках местности эффективно использовать направленные свойства АБВ, применяют разновидность этой антенны λ - лямбдаобразную антенну.

λ -образная антенна представляет собой однопроводную антенну бегущей волны, ближняя к радиостанции часть провода которой поднята над землей на высоту 0,62λ, что для средней волны диапазона всех УКВ радиостанций составляет 5...6 м. В качестве опоры λ-образной антенны желательно применять деревянную мачту, при отсутствии которой можно использовать различные местные предметы (отдельно стоящие деревья, столбы, высокий забор).

Эффективность антенны, а, следовательно, предельная дальность связи значительно зависят от трассы, рельефа местности на трассе и от состояния почвы в непосредственной близости от антенны. Установлено, что на влажных почвах более эффективной является штыревая антенна, на сухих – АБВ, а λ –образная эффективнее АШ и АБВ во всех случаях.

Мне понятно что АБВ из-за направленности по связи бьёт дальше но вот вопрос постоянного развертывания остаётся открытым так как её по азимуту нужно будет переставлять на корреспондента.По этому я считаю что антенна бегущей волны хорошо в стационарном состоянии когда корреспондент сам выходит на направление излучения антенны и выходит на связь.
